آسیاب چکشی | Hammer Mill

دستگاه آسیاب چکشی چیست؟

دستگاه آسیاب چکشی وسیله ای پرکاربرد برای آسیاب کردن غلات، مواد معدنی و شیمیایی است که در صنایع مختلف و حتی به صورت خانگی نیز استفاده می شود. این وسیله می تواند با استفاده از چکش هایی که در خود دارد، باعث آسیاب کردن مواد مختلف گردد.

دستگاه آسیاب چکشی که به آن ماشین خرد کن نیز می گویند، برای آسیاب کردن مواد خشک مانند غلات بسیار مناسب است. بهتر است متناسب با ظرفیت دستگاه تهیه شده از آسیاب کردن غلات در آنها استفاده شود. زیرا که استفاده از این وسیله برای حجم غلات کم می تواند باعث فرسایش دستگاه و اتلاف انرژی گردد.

این دستگاه ها در مدل های مختلفی ساخته می شوند و ظرفیت های مختلفی دارند. بعنوان مثال دستگاه آسیاب چکشی موجود در سایت نوبل فارم قادر است که ۵ الی ۶۰ تن در ساعت  آسیاب کند.

مکانیسم عمل دستگاه آسیاب چکشیبه این صورت است که براساس ضربه وارد کردن از طریق چکش های دوار به مواد، آسیاب کردن انجام می شود. ذرات غلات در ورودی خط آسیاب ظاهر درشتی دارند و علاوه بر پوسته خارجی سخت، باید خود مواد نیز آسیاب گردد.

در این فرایند با استفاده از دستگاه آسیاب چکشی، اندازه مواد خوراکی تا سایز میکرون کاهش پیدا کرده و نرم می شود. جیره های خوراکی دام و طیور با هر فرمولی شامل دو بخش هستند. غلات، که بخش بیشتر آن را تشکیل می دهد و مواد خشک و ارزان می باشند و مواد پرمیکس، مانند روغن، ویتامین و مکمل ها. در سیستم آسیاب فقط با غلات خشک سروکار خواهیم داشت.

سیستم دستگاه hammer mill براساس اصل ضربه کار آسیاب را انجام می دهد. در اثر این ضربات در دستگاه آسیاب صنعتی، گرما تولید می شود و به همین جهت برای آسیاب مواد خشک مناسب هستند نه مواد چرب.

اجزای اصلی دستگاه آسیاب چکشی شامل چه قطعاتی می باشد؟

دستگاه آسیاب صنعتی از قسمت های مختلفی تشکیل شده است که عبارتند از:

تغذیه کننده (فیدر)

اولین قسمت از دستگاه hammer mill قسمتی است که میزان ورود غلات را به درون دستگاه تنظیم می نماید. این قسمت با کانال ورودی ذوزنقه ای شکل در بخش بالای دستگاه نصب می شود. در صنایع دام و طیور این بخش با سرعت های متفاوتی مقدار ورود را به دستگاه کنترل می نماید.

موتور دستگاه

گشتاور مورد نیاز برای چرخیدن قطعه های دوار دستگاه، مثل چکش های آن، بوسیله الکتروموتورها تولید می شود. الکتروموتورهای ماشین آلات خرد کننده غلات از برق ۳ فاز استفاده می کنند. وظیفه آنها تبدیل انرژی الکتریکی به انرژی مکانیکی است.

محور اصلی دستگاه

محور اصلی دستگاه یا شفت نیز وظیفه انتقال قدرت ایجاد شده از موتور آسیاب را به تیغه ها برعهده دارد. بر روی شفت صفحات فولادی نیز پیم ها قرار دارند. پیم ها در واقع میله های متحرکی می باشند که در فاصله های برابر یا به شکل قرینه بر روی شفت نصب می گردند و چکش ها نیز بر روی آنها قرار داده می شوند.

الک یا توری

از این الک یا توری برای تعیین اندازه ذرات در آخر فرآیند استفاده می شود. به همین دلیل توری ها در بخش انتهایی ماشین آلات خرد کننده غلات و یا در دو طرف دستگاه قرار می گیرند. کنترل سایز مواد خروجی با تعیین کردن شکل و ابعاد منفذهای توری انجام می شود.

عمل غربالگری آسیاب به اندازه و سایز منافذ شکل و درصد مساحت آن وابسته است. توری های ماشین آلات خرد کن جزو قطعه های فرسایش پذیر دستگاه می باشند که به همین دلیل، مرغوبیت جنس آنها بسیار مهم بوده و بر میزان طول عمرشان تاثیرگذار است.

شاسی

یکی از قسمت هایی که به شکل غیرمستقیم بر روی عمر دستگاه hammer mill و راندمان مصرف انرژی آن تاثیر زیادی دارد، شاسی دستگاه می باشد. در دستگاه آسیاب، نیروی دورانی و گریز از مرکز زیادی در دستگاه ایجاد می گردد که ارتعاشات زیادی نیز دارد.

پایه فلزی محکم و شاسی قدرتمند دستگاه با دفع این لرزش ها، علاوه بر جلوگیری از آلودگی صوتی، باعث افزایش راندمان ماشین آلات خرد کننده غلات می گردد.

چکش های دستگاه

مهمترین قطعه یک دستگاه آسیاب، چکش های آن است. چکش ها همیشه با ذرات غلات در برخورد می باشند و به همین دلیل بیشترین میزان فرسایش را در بین قطعه های دستگاه آسیاب را دارند. چکش های دستگاه آسیاب چکشی نوبل فارم، شامل هشت ردیف است که در صورت فرسایش یکی از چکش ها از هفت چکش دیگر استفاده می شود و راندمان کار را بالا نگه می دارد.

مهمترین مزایای استفاده دستگاه آسیاب چکشی

سایز مش خروجی را می توان برای خوراک دام و سایز کوچک و پودر شده را می توان برای جیره طیور استفاده کرد. از دستگاه آسیاب های مختلفی جهت آسیاب کردن در کارخانجات خوراک استفاده می شود که ماشین آلات خرد کن، رایج ترین نوع آن در تولید وساخت خوراک دام و طیور است زیرا که:

• قیمت دستگاه آسیاب چکشی بسته به ظرفیتی که دارد متغییر است، اما راه اندازی آن هزینه پایینی دارد.
• سرویس و تعمیر قطعه ها و قسمت های مختلف آن به راحتی انجام می شود که به همین دلیل انتخاب بسیاری از خریداران دستگاه آسیاب صنعتی چکشی می باشد.
• در دستگاه hammer mill می توان با ایجاد تغییر سرعت، الگوی چکش، میزان بیشتری از مواد را آسیاب کرد.
• با استفاده از دستگاه آسیاب صنعتی می توان مواد چوبی با مقادیر فیبر مختلف و انواع غلات و حبوبات را آسیاب نمود.
• تمیز نگهداشتن دستگاه و شستشوی مخزن و بدنه دستگاه آسان است و از همه مهمتر کار کردن با ماشین آلات خرد کن بسیار راحت می باشد.

مهمترین قطعه های دستگاه آسیاب چکشی کدامند؟

تعداد چکش ها و آرایش آنها در کنار یکدیگر بسیار مهم است. اگر قصد تولید مواد درشت با یکنواختی بالا و ظرفیت زیاد از دستگاه آسیابی خود را دارید از چکش های کمتری استفاده کنید که به آن الگوی سبک می گویند. اما در صورتی که تعداد چکش های سوار بر شفت را بیشتر کنید، مواد خروجی نیز نرم تر می شود که به آن الگوی سنگین می گویند.

از طرح های مختلفی برای چکش ها استفاده می شود که در خط تولید خوراک استفاده از چکش های مستطیلی بسیار رایج تر است. چکش های مستطیلی دارای دو یا یک سوراخ می باشند. یکی از نکات بسیار مهم در شکل چکش ها، ضخامت آنهاست ، هر چه ضخامت چکش ها کم شود، کارایی آن بیشتر و طول عمر کمتری خواهد داشت،

پس تعیین ضخامت چکش بسیار مهم است، زیرا که چکش ها با سرعت بالایی حرکت داشته و یکسان نبودن آنها تعادل محور اصلی را تحت تاثیر قرار می دهد. به همین جهت تفاوت وزن هیچکدام از چکش ها نباید بیشتر از ۵ گرم باشد. پس در زمان تعویض چکش ها، یکی یکی آنها را تعویض نکنید و بهتر است که به صورت کامل کل چکش ها را تعویض نمایید.

بخش مهم دیگر دستگاه آسیاب چکشی، توری آن است که به دو بخش تقسیم می شود. یک بخش مواد در حال گردش در داخل محفظه آسیاب و بخش دیگر موادی که درون توری جمع شده است و باید به چرخه آسیاب برگردانده شود.

با افزایش درصد مساحت حفره، می توان ظرفیت دستگاه آسیاب چکشی را افزایش داد. حفره های بیضی شکل و نزدیکی که موجب افزایش ظرفیت ماشین آلات خرد کننده غلات می شود. البته هنگام تعیین این موارد باید به نوع خوراک توجه کرد که مبنای اصلی همین مورد می باشد.

نکته آخر این است که برای حداکثر کردن مقدار آسیاب باید فاصله میان چکش و توری را ۱۲ تا ۱۴ میلیمتر در نظر گرفت.

آیا دستگاه آسیاب چکشی را می شناسید؟

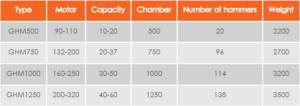

دستگاه آسیاب چکشی (فمسان) یکی دیگر از محصولات سایت نوبل فارم است که سرعت موتور آن ۱۵۰۰ دور در دقیقه می باشد. همانطور که گفتیم این دستگاه می تواند ۵ تا ۶۰ تن در ساعت غلات را آسیاب کند.

الک درون این دستگاه قابلیت تعویض داشته و چکش های آن به صورت دو طرفه چرخش دارند که باعث آسیاب بهتر غلات و نرم شدن آنها پس از اتمام کار آسیاب دستگاه می شود. این دستگاه را می توان برای آسیاب خوراک دام و طیور استفاده کرد. شما می توانید با اطمینان خاطر این محصول را از وبسایت ما تهیه نمایید.
